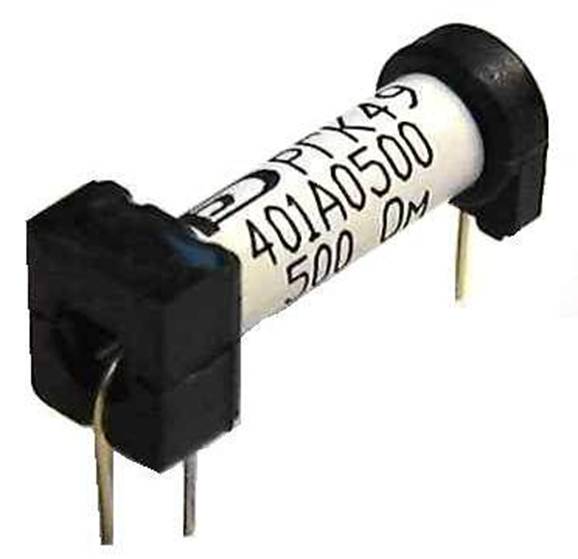

РГК49 (замыкающего типа)

Электромагнитное слаботочное миниатюрное герконовое реле с одним контактом на замыкание. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц в устройствах связи, автоматики, телеметрии, информатики и т.д.

Конструктивно реле выполнено в корпусе открытого типа с обмоткой управления на специальном каркасе и может работать совместно с логическими микросхемами серий ТТL, Shottky, C-MOS.

Климатическое исполнение УХЛ 2.1

Технические характеристики

габаритные размеры (длина х ширина х высота), мм, не более 24х7.8х10
длина (диаметр) выводов реле, мм 5±0.5 ( Ø0.55max )
рабочее напряжение, В,±10% 3 5 12 24
напряжение срабатывания, В, не более 2.0 3.2 8.0 16.0
напряжение отпускания, В, не менее 0.8 0.8 1.0 2.0 2.7
сопротивление обмотки, Ом, ±10% 500 500 750 1100 2500 2500
ток управления (справочная величина), мА 6 10 6.7 11 4.8 9.6
сопротивление контактов, Ом, не более 0.15
время срабатывания, мс, не более 1.0
время отпускания, мс, не более 0.5
сопротивление изоляции между токоведущими цепями реле, МОм, не менее 200
электрическая прочность изоляции между разомкнутыми контактами реле, Вэфф./Впост, не менее 160/220
электрическая прочность изоляции между контактами и обмоткой реле, Вэфф./Впост , не менее 500/700
коммутируемая мощность, Вт/В·А, не более 10/10
диапазон коммутируемого напряжения, В 0.01 – 100
диапазон коммутируемого тока, А 5·10-6 – 0.5
минимальная наработка реле в зависимости от режима эксплуатации, количество срабатываний 5·105 – 107
амплитуда ускорения синусоидальной вибрации (1 - 2000) Гц, м·с-2 (g), не более 400 (40)
механический удар одиночного действия длительностью (0.1-2)мс, м·с-2 (g), не более 1500 (150)
механический удар многократного действия длительностью (2-10)мс, м·с-2 (g), не более 400 (40)
линейное ускорение,м·с-2(g), не более 200 (20)
рабочая температура среды, 0С -40 ... +85
атмосферное давление, мм рт. ст. 400 ... 2280
повышенная влажность воздуха (при +25 0С ), %, не более 98
масса, г, не более 5,8 2,2 2,8 1,4 1,9 1,9

95% срок сохраняемости реле должен быть не менее 15 лет.

Изготовитель гарантирует соответствие качества реле требованиям технических условий при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации.

Структура обозначения реле при заказе

Реле РГК49 401А1200 2500 Ом ЯВАФ.647613.002 ТУ

где: 12 - рабочее напряжение реле;

2500 - сопротивление обмотки реле.
