РаспечататьРГК50 (переключающего типа)

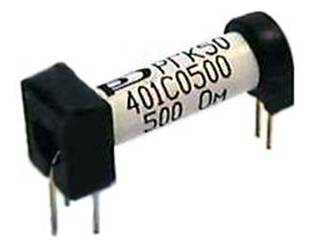

Электромагнитное слаботочное миниатюрное герконовое реле с одним контактом на переключение. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц в устройствах связи, автоматики, телеметрии, информатики и т.д.
Конструктивно реле выполнено в корпусе открытого типа с обмоткой управления на специальном каркасе и может работать совместно с логическими микросхемами серий ТТL, Shottky, C-MOS.
Климатическое исполнение УХЛ 2.1
Технические характеристики

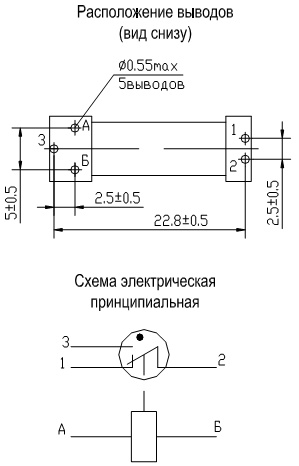

| габаритные размеры (длина, ширина, высота), мм, не более | 24х7.8х10 | |||||
| длина (диаметр) выводов реле, мм | 5±0.5 ( Ø0.55max ) | |||||
| рабочее напряжение, В,±10% | 3 | 5 | 12 | 24 | ||
| напряжение срабатывания, В, не более | 2.0 | 3.2 | 8.0 | 16.0 | ||
| напряжение отпускания, В, не менее | 0.8 | 1.0 | 1.0 | 2.0 | 2.7 | |
| сопротивление обмотки, Ом, ±15% | 500 | 500 | 750 | 1100 | 2500 | 2500 |
| ток управления (справочная величина), мА | 6 | 10 | 6.7 | 11 | 4.8 | 9.6 |
| сопротивление контактов, Ом, не более | 0.15 | |||||
| время срабатывания, мс, не более | 0.5 | |||||
| время отпускания, мс, не более | 2.0 | |||||
| сопротивление изоляции между - нормально разомкнутыми контактами, МОм, не менее - нормально замкнутыми контактами, МОм, не менее |
1000 20 |
|||||
| сопротивление изоляции между контактами и обмоткой реле, МОм, не менее | 200 | |||||
| электрическая прочность изоляции между разомкнутыми контактами реле, Вэфф./Впост, не менее | 140/200 | |||||
| электрическая прочность изоляции между контактами и обмоткой реле, Вэфф./Впост , не менее | 500/700 | |||||
| коммутируемая мощность, Вт/В•А, не более | 4/4 | |||||
| диапазон коммутируемого напряжения, В | 0.05 – 60 | |||||
| диапазон коммутируемого тока, А | 5·10-6 – 0.25 | |||||
| минимальная наработка реле в зависимости от режима эксплуатации, количество срабатываний | 104 – 107 |
|||||
| амплитуда ускорения синусоидальной вибрации (1 - 2000) Гц, м·с-2 (g), не более | 100 (10) | |||||
| механический удар одиночного действия длительностью (10-50)мс, м·с-2 (g), не более | 200 (20) | |||||
| механический удар многократного действия длительностью (2-15)мс, м·с-2 (g), не более | 150 (15) | |||||
| линейное ускорение,м·с-2 (g), не более | 100 (10) | |||||
| рабочая температура среды, 0С | -40 ... +85 | |||||
| атмосферное давление, мм рт. ст. | 400 ... 2280 | |||||
| повышенная влажность воздуха ( +25 0С ), %, не более | 98 | |||||
| масса, г, не более | 5,8 | 2,2 | 2,8 | 1,4 | 1,9 | 1,9 |
95% срок сохраняемости реле должен быть не менее 15 лет.
Изготовитель гарантирует соответствие качества реле требованиям технических условий при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации.
Структура обозначения реле при заказе
Реле РГК50 401С1200 2500 Ом ЯВАФ.647613.003 ТУ
где: 12 - рабочее напряжение реле;
2500 - сопротивление обмотки реле.
Реле РГК50
