ИО 102-15/2

Извещатель охранный точечный магнитоконтактный ИО 102-15/2 для пластиковых окон и дверей, предназначен для блокировки дверных и оконных проёмов, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение, посредством замыкания и размыкания электрической цепи.

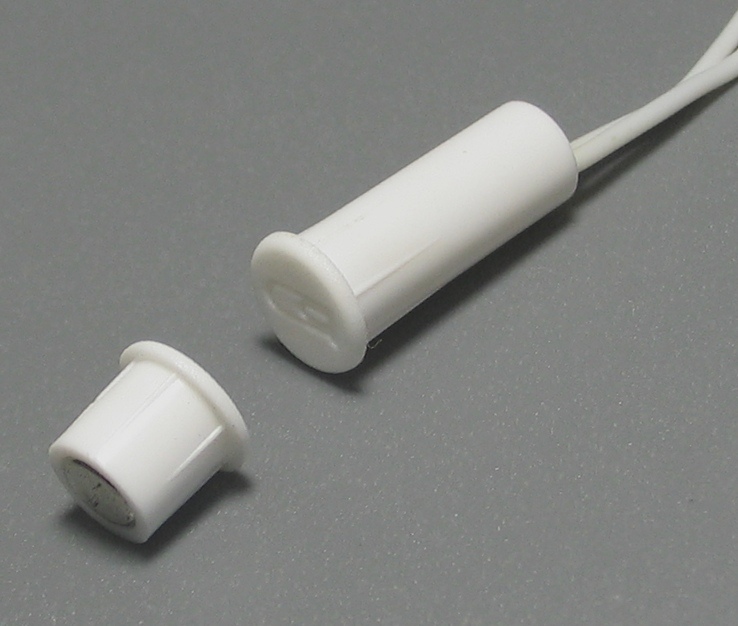

Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.

Технические характеристики

диапазон коммутируемого напряжения, В 0,05-72
диапазон коммутируемого тока, мА 0,1-250
коммутируемая мощность, Вт, не более 10
число срабатываний извещателя в указанных диапазонах, не менее 105
выходное электрическое сопротивление:

• при замкнутых контактах (при токе (100±10)мА), Ом, не более

• при разомкнутых контактах, кОм, не менее

0,5

200

контакты извещателя должны быть:

• замкнуты - при расстоянии, мм

• разомкнуты - при расстоянии, мм

8 и менее

45 и более

допустимое смещение соостности крепления датчика и магнитамм, не более 7
сопротивление изоляции между выводами датчика:

• в нормальных климатических условиях, Ом, не менее

• при повышенной относительной влажности 98% (при +250С), Ом, не менее

5 · 106

2 · 105

электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее 500 / 700
рабочая температура среды, °С -40 … +45
относительная влажность воздуха ( при +25 °С ), %, не более 98
виброустойчивость (10–35)Гц, м/с2 (g), не более 4,9 (0,5)
наработка до отказа, ч, не менее 200000
срок службы, лет, не менее 8
масса датчика/магнита, г, не более 2,33/1,13

Пример условного обозначения:

  • Извещатель ИО 102-15/2 ЯВАФ.425128.008 ТУ

Монтаж:

  • Извещатель устанавливается с внутренней стороны охраняемого помещения. Задающий элемент устанавливается на подвижной части контролируемых поверхностей (дверной или оконной коробке и т.п.). Обе части извещателя устанавливаются вдоль линии разъёма контролируемых поверхностей параллельно друг другу с максимальным расстоянием между ними 8мм. Крепление на пластиковой поверхности производится в предварительно просверленные отверстия. Вывода датчика соединяются с линией скруткой и пропайкой с последующей изоляцией
